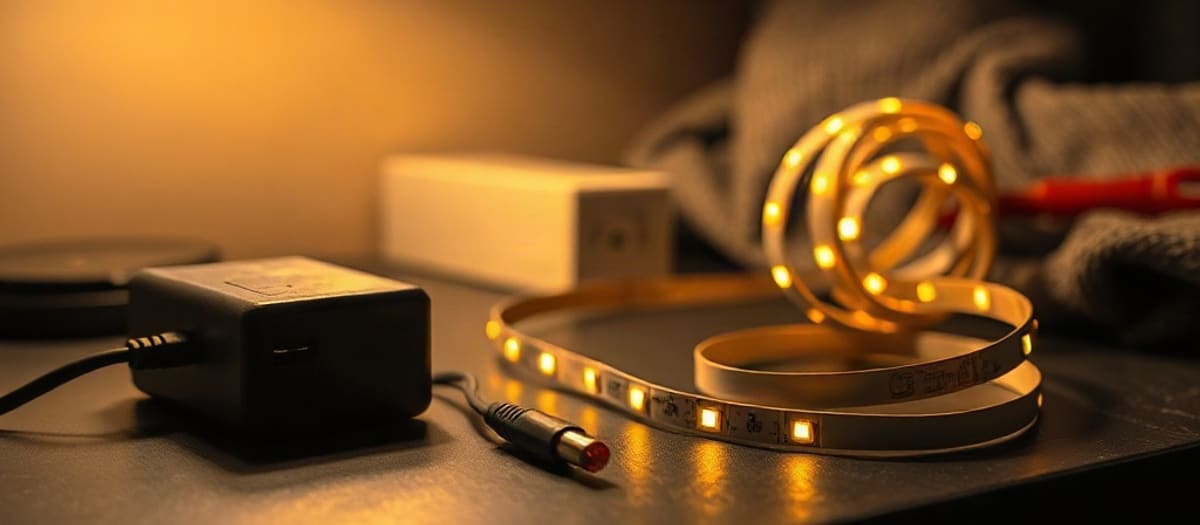

Un ruban LED en 12 V ou 24 V se branche par un bloc d'alimentation qui transforme le 220 V de la prise ; un ruban 220 V se branche directement dessus. C'est toute la différence, et c'est elle qui décide de ce que vous avez à faire. Dans le premier cas, l'ordre est : ruban, contrôleur, bloc, prise. Dans le second : ruban, prise. Rien d'autre.
Voici les quatre montages que vous pouvez rencontrer, dans l'ordre du plus simple au plus engageant, et ce qu'il faut respecter à chaque fois.
Sommaire8 sections
- 01Le branchement d'un ruban LED en 12 V ou 24 V
- 02Le branchement d'un ruban LED en 220 V
- 03Brancher un ruban LED sur un interrupteur
- 04Brancher un ruban LED sans transformateur : ce que ça veut dire
- 05Combien de mètres sur une seule alimentation
- 06Les erreurs de branchement d'un ruban LED
- 07Questions fréquentes sur le branchement d'un ruban LED
- 08Choisir le bon ruban LED avant de le brancher
Le branchement d'un ruban LED en 12 V ou 24 V
C'est le montage le plus courant à l'intérieur, et il est sans danger : tout se passe en basse tension, du côté du ruban.
L'ordre des éléments ne change jamais :
- Le ruban, avec son connecteur à l'extrémité.
- Le contrôleur, s'il y en a un : c'est le petit boîtier qui reçoit la télécommande ou le signal de l'application. Sur un ruban blanc simple, il n'y en a pas.
- Le bloc d'alimentation, qui convertit le 220 V en 12 V ou 24 V.
- La prise murale.
Trois points à vérifier avant de brancher.
La tension doit être la même partout. Un bloc 12 V sur un ruban 24 V donne une lumière faiblarde ; un bloc 24 V sur un ruban 12 V le grille en quelques secondes. La valeur est écrite sur le ruban et sur le bloc.
La puissance du bloc doit dépasser celle du ruban d'environ 20 %. Un ruban de 5 m à 12 W par mètre consomme 60 W : prenez un bloc de 72 W au moins. Un bloc juste dimensionné chauffe et meurt.
La polarité compte. Sur un ruban blanc, deux fils : le plus et le moins. S'il ne s'allume pas, inversez-les avant de conclure à une panne. Sur un RGB, quatre fils, et le connecteur ne va que dans un sens.
Le branchement d'un ruban LED en 220 V
Il n'y a pas de bloc d'alimentation : le ruban intègre son redresseur dans la fiche fournie. On branche, ça s'allume.
Ce qui est plus simple s'accompagne de trois exigences.
La prise doit convenir à l'endroit. À l'intérieur, une prise ordinaire suffit. À l'extérieur ou dans un local humide, il faut une prise prévue pour cela, avec un clapet, et un circuit protégé par un dispositif différentiel de 30 mA. C'est la règle de la norme NF C 15-100, qui régit les installations électriques des logements en France.
Le bout coupé doit être capuchonné. Un ruban 220 V se coupe au mètre, et l'extrémité laisse des conducteurs sous tension. Le capuchon de fin étanche est fourni avec la plupart des rubans, ou se vend quelques euros. Ce n'est pas une finition, c'est une sécurité.
On ne manipule jamais un ruban 220 V branché. Pas de coupe, pas de raccord, pas d'ajustement. Débranchez d'abord.
Brancher un ruban LED sur un interrupteur
Trois montages, selon ce que vous voulez.
Le plus simple : une prise commandée. Si votre pièce a une prise pilotée par un interrupteur mural, branchez-y le bloc d'alimentation, ou la fiche du ruban 220 V. L'interrupteur allume et éteint tout l'ensemble. Aucune intervention électrique.
L'interrupteur en ligne, ce petit boîtier à molette qu'on ajoute sur le câble d'une lampe. Il se pose sur le câble entre la prise et le bloc, jamais entre le bloc et le ruban. Comptez cinq euros et deux minutes.
Le raccordement au circuit d'éclairage, c'est-à-dire au vrai interrupteur mural de la pièce. Là, on travaille sur le 220 V de l'installation, et c'est le travail d'un électricien : il faut une boîte de dérivation aux normes, des connexions protégées, et le respect de la norme.
À savoir
Un ruban connecté n'aime pas l'interrupteur. Un kit WiFi ou Bluetooth coupé au mur perd son alimentation, et doit souvent se réappairer ou repartir dans son mode par défaut à chaque rallumage. Sur ce type de ruban, laissez l'alimentation permanente et éteignez par l'application ou la télécommande.
Brancher un ruban LED sans transformateur : ce que ça veut dire
Vous verrez souvent la mention « sans transformateur » sur des fiches de ruban. Vingt-huit des 183 rubans extérieurs de notre relevé du 7 septembre 2026 l'affichent. Elle veut dire une seule chose : c'est un ruban 220 V, qui se branche directement.
Ce n'est pas une astuce pour se passer d'alimentation sur un ruban basse tension. Un ruban 12 V ou 24 V branché sur le 220 V grille instantanément, et peut faire disjoncter. Il n'existe aucun moyen de brancher un ruban basse tension sans son bloc.
La confusion vient du vocabulaire des vendeurs : « transformateur », « adaptateur », « alimentation » et « driver » désignent la même chose. Si la fiche annonce 12 V ou 24 V, il vous en faut un, qu'il soit fourni ou non.
Combien de mètres sur une seule alimentation
C'est la question qui suit immédiatement le branchement, et la réponse tient en deux limites.
La limite de puissance. Additionnez les watts par mètre multipliés par la longueur, ajoutez 20 %, et comparez à la puissance du bloc. Un bloc de 60 W ne tient pas 10 mètres de ruban à 9 W par mètre.
La limite de tension. Même avec un bloc surdimensionné, un ruban 12 V perd sa tension sur la longueur : au-delà d'environ 5 mètres, la fin s'assombrit visiblement. Un 24 V tient jusqu'à 10 mètres.
Trois solutions quand la longueur dépasse ces limites : alimenter le ruban par les deux extrémités, couper en deux tronçons alimentés séparément depuis le même bloc, ou passer en 220 V, qui n'a pas cette limite.
Les erreurs de branchement d'un ruban LED
Il grille immédiatement. La mention « sans transformateur » désigne un ruban 220 V, pas une astuce.
Il chauffe, la lumière vacille, et il meurt en quelques mois. Prévoyez 20 % de marge.
Il doit être en amont, entre la prise et le bloc.
Sous un tapis ou dans une boîte fermée, il n'évacue plus sa chaleur.
Coupe, raccord, ajustement : toujours débranché.
Des conducteurs sous tension restent accessibles.
Questions fréquentes sur le branchement d'un ruban LED
Comment brancher un ruban LED sur une prise ?
Un ruban 220 V se branche directement : sa fiche va dans la prise. Un ruban 12 V ou 24 V passe par son bloc d'alimentation, dans l'ordre ruban, contrôleur, bloc, prise. Vérifiez que la tension du bloc correspond à celle inscrite sur le ruban, et que sa puissance dépasse d'environ 20 % celle du ruban.
Comment brancher un ruban LED 220 V sur un interrupteur ?
Le plus simple est de le brancher sur une prise déjà commandée par un interrupteur mural. Sinon, un interrupteur en ligne se pose sur le câble entre la prise et le ruban, pour quelques euros. Le raccordement direct au circuit d'éclairage relève d'un électricien, car il s'agit d'une intervention sur le 220 V de l'installation.
Peut-on brancher un ruban LED sans transformateur ?
Seulement s'il s'agit d'un ruban 220 V, conçu pour cela : sa fiche intègre le redresseur. Un ruban 12 V ou 24 V branché sur le 220 V grille instantanément. Les mentions « transformateur », « adaptateur », « alimentation » et « driver » désignent toutes le même composant.
Quelle alimentation pour un ruban LED de 5 mètres ?
Multipliez la puissance par mètre par la longueur, puis ajoutez 20 %. Un ruban de 5 m à 12 W par mètre consomme 60 W et demande un bloc de 72 W au moins. La tension du bloc doit être exactement celle du ruban, 12 V ou 24 V.
Comment brancher deux rubans LED sur la même alimentation ?
En parallèle, jamais en série : chaque ruban part du bloc par son propre câble, ou d'un répartiteur. En série, le second ruban recevrait une tension affaiblie. Vérifiez que la puissance totale reste sous celle du bloc.
Mon ruban LED ne s'allume pas, que vérifier ?
Dans l'ordre : la prise, avec un autre appareil ; la polarité, en inversant les deux fils sur un ruban blanc ; le connecteur, souvent mal enfoncé ; la correspondance des tensions entre le bloc et le ruban ; et enfin le bloc lui-même, qui est la pièce qui lâche le plus souvent.
Faut-il un électricien pour brancher un ruban LED ?
Non pour un ruban branché sur une prise existante, en basse tension comme en 220 V. Oui pour créer une prise, raccorder le ruban au circuit d'éclairage, ou installer un éclairage dans les volumes réglementés d'une salle de bain, où la norme NF C 15-100 impose une très basse tension de sécurité limitée à 12 V.
Choisir le bon ruban LED avant de le brancher
Un kit complet évite les trois quarts de ces questions : le bloc et le contrôleur sont appairés d'usine. Notre comparatif des meilleurs rubans LED dit lesquels arrivent complets, et notre guide sur comment couper un ruban LED explique ce qu'il faut faire du morceau restant.
